В полевых транзисторах с управляющим переходом (ПТУП) для изменения проводимости канала используется эффект изменения ширины области пространственного заряда (ОПЗ) обратно смещенного перехода при изменении приложенного к нему напряжения затвора. На рисунке 25а показана конструкция n - канального транзистора, в котором для управления используется обратносмещенный p+n переход

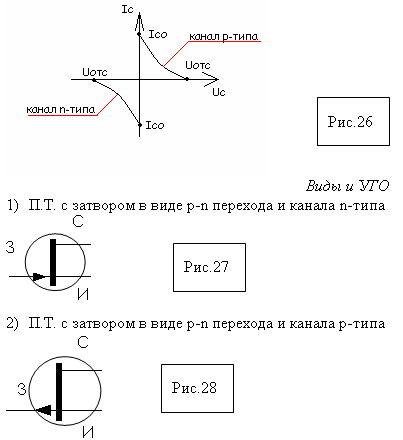

Поскольку ОПЗ обладает высоким сопротивлением, то при увеличении ширины ОПЗ сечение канала уменьшается и его сопротивление возрастает. Самое низкое сопротивление канала и, соответственно, самый большой ток через него будет при нулевом напряжении на затворе (Uзи = 0), затем по мере увеличения ширины ОПЗ при возрастании Uзи и, соответственно, уменьшении сечения канала ток будет падать и при некотором напряжении отсечки Uотс канал полностью перекроется и ток через него перестанет возрастать. Соответствующие вольтамперные характеристики ПТУП приведены на рисунке 26.
Основное свойство:
Iст=Iк заметно зависит от Uз-и
Покажем эту зависимость на стоко-затворной характеристике.
|
