Полевой, униполярный, канальный транзистор – это полупроводниковый прибор, усилительные свойства которого обусловлено движением основных носителей заряда в канале, управляемый электрическим полем затвора.
Классификация полевых транзисторов (П.Т.)
2 основных вида:
1) П.Т. с затвором в виде p-n перехода или П.Т. с управляющим p-n переходом.
2) П.Т. с изолированным затвором:
2.1) П.Т. с изолированным затвором и встроенным каналом
2.2) П.Т. с изолированным затвором и индуцируемым каналом.
Каждый из транзисторов может иметь p-канал и n-канал.

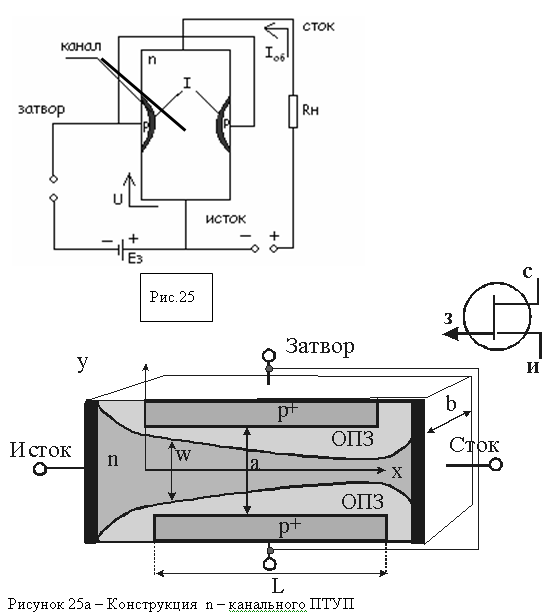

П.Т. с затвором в виде p-n перехода. Рассмотрим на примере транзистора с каналом n-типа.
Принцип включения:
И-С включается так, что бы основные носители в канале двигались от И к С; p-n переход З-И всегда включается в обратном направлении.
|
