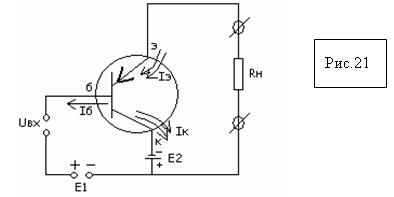

Схема с ОК:
1.1 Iвх=IБ, Iвых=IЭ. Iвх <<Iвых, следовательно схема с заметно усиливает ток
до 100 раз.
1.2 Uвых≤Uвх т.к. Uвх через открытый p-n-переход Б-Э действует в нагрузке, схема с ОК повторяет напряжение на выходе.
1.3 В схеме с ОК Rвх наибольшее (до 10 кОм) т.к. ток входа идет через закрытый p-n переход Б-К.
1.4 Схему с ОК называют эмиттерный повторитель, т. к. нагрузка включается к эмиттеру и схема повторяет Uвх на выходе.
|
