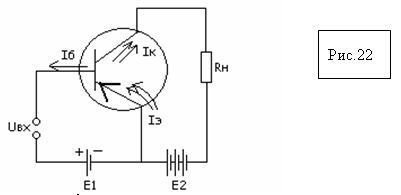

Схема с ОЭ:
1.1 Iвх=Iб, Iвых=Iк, следовательно Iвых>>Iвх., значит: схема с ОЭ заметно усиливает ток до 100 раз;
1.2 Uвх ≈ Е1, Uвых ≈ Е2, следовательно, при Е2>>E1 → Uвых>>Uвх. Схема с ОЭ заметно усиливает напряжение до 100 раз;
1.3 Значит схема с ОЭ больше других усиливает мощность до 10000 раз, поэтому чаще других применяется в усилителях;
1.4 Можно обойтись одним источником питания.
Как определить схему включения транзистора?
Достаточно определить на какой вывод транзистора подается напряжение Uвх или ток Iвх , с какого вывода снимается напряжение Uвых или ток Iвых .
|
