Роль элементов:

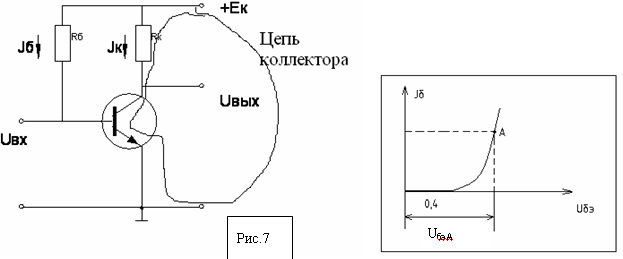

R_б – обеспечивает начальное напряжение на базе, которое называется напряжением смещения на базе U_бэА. Это напряжение заранее открывает транзистор, поэтому схема реагирует на любые достаточно малые по амплитуде сигналы (смотри входную характеристику).

R_к – выполняет две функции:

1)      Rк образует делитель напряжения с транзистором

2)      Rк ограничивает ток коллектора так, чтобы он не превышал допустимого значения:
I_kmax = E_k/R_k≤ I_кдоп, значит R_k ≥ E_k/ I_кдоп.

Состояние покоя схемы – это состояние схемы при U_вх = 0.

Параметры схемы в состоянии покоя обозначаются с индексом А (например U_бэА).

Чтобы проанализировать работу схемы, рассмотрим понятие выходной динамической характеристики – это зависимость тока коллектора от напряжения коллектора-эмиттера, когда Е_к, R_к = const. -- I_k = f(U_кэ), при Eк, Rк -- const

Получим уравнение выходной динамической характеристики каскада из второго закона Кирхгофа для цепи коллектора:



 E_к = I_к · R_к + U_кэ   отсюда следует:



I_к = (E_к -U_кэ)/R_к -- уравнение выходной динамической характеристики                                                                                                           (1)

.



Из формулы (1) следует, что графиком выходной динамической характеристики служит прямая линия, которая называется нагрузочная прямая.

Построение нагрузочной прямой

Для построения достаточно указать в системе координат две точки.

Например:

M (U_кэ=0; I_к = Е_к/R_к)

N (U_кэ = Е_к; I_к=0)

Пример 1.

Дано:

E_к = 12 В

R_к = 0,4 кОм = 400 Ом

Построить нагрузочную прямую.

Решение:

M ( U_кэ=0; I_к=0,03А=30мА)

N ( U_кэ=12В; I_к=0)

Рабочая точка (А) – это точка на нагрузочной прямой, соответствующая состоянию покоя схемы.
