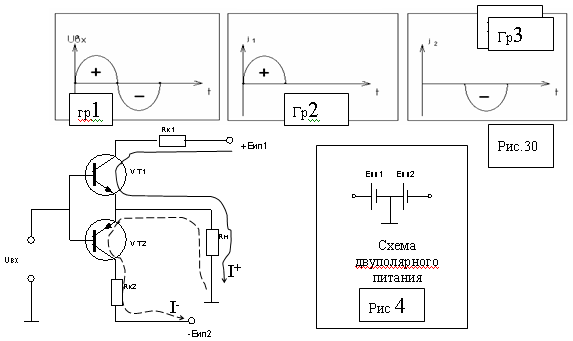

Схема двухтактного выходного каскада с безтрансформаторным

Транзисторы разного типа (VT1 – n-p-n; VT2 – p-n-p) поэтому при подаче синусоидального сигнала (гр1) на вход, транзисторы будут работать поочередно и ток в нагрузке будет тоже синусоидальным (гр2 и гр3), т.е. в схеме с разного типа транзисторами не нужен фазовращатель. Такие схемы выполняют на комплиментарных транзисторах – транзисторы одинаковые по параметрам, но разные по проводимости.

Например: КТ502, КТ503;     КТ814, КТ815;   КТ818, КТ819.

Двухтактные схемы на комплементарных транзисторах имеют как правили двуполярное питание (см. рис.4)

Преимущества двухтактной схемы:

1.      Малые искажения при большом КПД за счет режима В и двух транзисторов;

2.      Увеличивается предел изменения тока коллектора (нагрузки) в 2 раза;

3.      Увеличивается нагрузочная способность по току, т. к. пока транзистор закрыт, он остывает;

Двухтактная схема это два эмиттерных повторителя включенных параллельно.
