Для проведения графического анализа работы схемы необходимо знать: статические выходные характеристики, нагрузочную прямую, график входного напряжения.

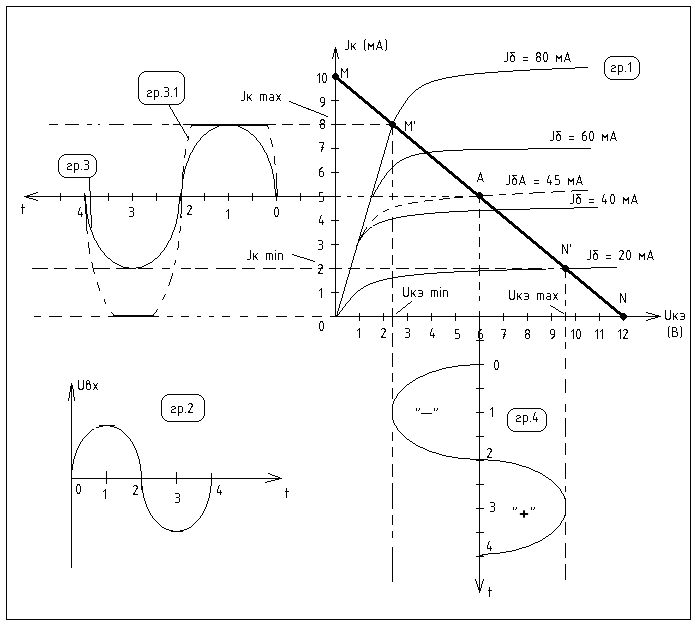

1-ый график – нагрузочная прямая MN и статические выходные характеристики. A -рабочая точка.

2-ой график – Пример изменения входного напряжения во времени.

3-ий график – построен с учетом транзистора в схеме №1 и графика 2, показывает, как изменяется ток коллектора во времени с учетом графика 2.

Из графика 3 следует, что при подаче на вход переменного напряжения в цепи коллектора проходит пульсирующий ток, который можно представить как сумму двух составляющих: I_к =I_кА + i_к, где I_кА – постоянная составляющая тока коллектора; i_к – переменная составляющая тока коллектора.

 I_кА зависит от U_бэА;       i_к зависит от U_вх    .

Если амплитуда входного напряжения превышает U_{вх m max} , то происходит ограничение I_к, U_вых (см. гр.3.1)

График 4 получен из графика 3 через нагрузочную прямую, они соответствуют друг другу – это график U_кэ = U_вых. Из сравнения графиков 2,3,4 следует что U_вых в схеме с общим эмиттером всегда противоположно по фазе U_вх

Это следует из того, что когда на входе «+», на выходе “-“ и наоборот.
