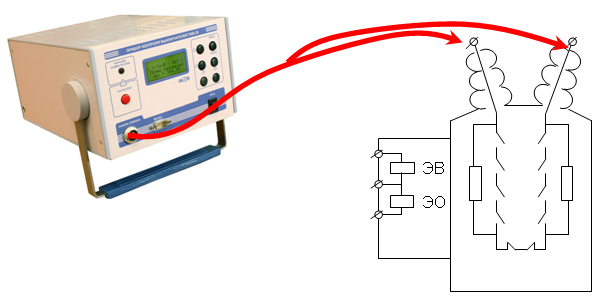

напряжении производится прибором ПУВ-регулятор

Для того чтобы удостовериться в надежной работе электромагнитов привода выключателей, определяют минимальное напряжение их срабатывания. Согласно РД 34.45-51.300-97, для масляных выключателей при питании привода от источника постоянного тока, минимальное напряжение срабатывания электромагнитов отключения должно быть не более 0,7 Uном, а электромагнитов включения – не более 0,85 Uном. Напряжение на электромагниты должно подаваться толчком. Проверка минимального напряжения срабатывания производится пополюсно у выключателей с пополюсными приводами.

Проверка минимального напряжения срабатывания электромагнитов управления и контакторов производится путем постепенного снижения напряжения ступенями по 5 В, начиная с нормированного минимального напряжения до отказа в работе выключателя в операциях включения и отключения. Минимальным напряжением соответствующего электромагнита считается напряжение на 5 В выше напряжения, при котором произошел отказ в работе выключателя. Включение в цепь управления активного сопротивления, с целью снижения напряжения, недопустимо, так как из-за индуктивности катушки электромагнита в первый момент подачи напряжения оно будет все прикладываться на электромагнит.

Для проверки минимального напряжения срабатывания электромагнитов управления и контакторов применяется прибор ПУВ-регулятор.
