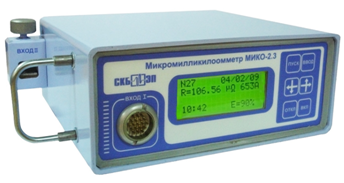

Микромилликилоомметр МИКО-2.3 – это полностью автоматические приборы с самонастройкой к измеряемому объекту.
МИКО-2 .2 и МИКО-2.3. Микромилликилоомметр предназначен для измерения:
• переходных сопротивлений контактов, активных сопротивлений в цепях с большой индуктивностью;
• сопротивлений добавочных и шунтирующих резисторов;
• температуры обмоток, масла, воздуха.
МИКО-2.3, имеющий массу 2,7 кг, - это самый маленький и самый легкий в мире микроомметр для измерений сопротивлений на самом большом токе.
Переходное сопротивление контактов, особенно торцевых, из-за окисных пленок относительно велико на малых токах. При измерении на больших токах окисные пленки прожигаются (и тем лучше, чем больше ток) и переходное сопротивление существенно уменьшается. А пользователи микроомметров с малыми токами (меньше 25 А) рискуют проводить совершенно не нужные ремонты контактов выключателей из-за завышенных показаний своих приборов.
Прибор имеет следующие режимы:
- режим микроомметра: измерение переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений в диапазоне 1 мкОм ÷ 100 мОм;
- режим миллиомметра: измерение активных сопротивлений в цепях с большой индуктивностью (трансформаторы, электромагниты, электродвигатели и т.п.) в диапазоне 0,1мОм ÷ 1000 Ом;
- режим цифрового термометра: измерение температуры обмоток, масла, воздуха в диапазоне -20˚С ÷ +120˚С;
- режим килоомметра: измерение сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения в диапазоне 60 Ом ÷ 300 кОм.
 Измерительные кабели МИКО-2.3 оснащены зажимами типа «крокодил» с встроенной струбциной. Эта конструкция обеспечивает легкое и безошибочное присоединение к объекту, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта. Аккумулятор прибора имеет малое внутреннее сопротивление, что позволяет создавать большой ток микроомметра (до 900А с кабелем К161). Но емкость аккумулятора невелика, т.к. исходя из общепринятой практики, на каждом полюсе выключателя нужно произвести всего по одному измерению переходного сопротивления, либо два (второе – для контроля). Для полного заряда аккумулятора достаточно четырех минут.
|
Характеристика
|
Значение
|
|
Диапазон измерения микроомметра, мкОм
|
0,1÷100 000
|
|
Ток микроомметра, А
|
≤ 750
|
|
Время измерения, с
|
2 ÷10
|
|
Диапазон измерения миллиомметра, Ом
|
0÷1000
|
|
Время измерения, с
|
4÷600
|
|
Диапазон измерения килоомметра, кОм
|
0,06 ÷300
|
|
Величина наведенного напряжения на сопротивлении, кВ
|
≤5
|
|
Погрешность измерения всех сопротивлений, %
|
± (0,2 ÷ 0,5)
|
|
Температурный диапазон эксплуатации,ºС
|
-20 ÷ +45
|
|
Габариты измерительного блока (длина*ширина*высота), мм
|
150*190*75
|
|
Масса измерительного блока, кг
|
2,7
|
|
