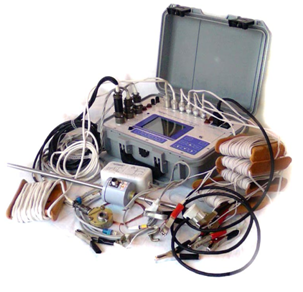

Прибор предназначендля безразборного контроля масляных, элегазовых, электромагнитных и вакуумных выключателей имеющих до 4-х разрывов на полюс. Адаптирован для контроля всех типов отечественных и большинства зарубежных выключателей.



·        большой графический жидкокристаллический дисплей с двумя курсорами,

·        измерение токов и напряжения электромагнитов управления,

·        канал подключения токовых клещей,

·        аналоговый канал измерения сопротивления или напряжения,

·        силовой коммутатор на ток до 12А для управления приводом постоянного или переменного тока в простых операциях и сложных циклах, защита от ошибок подключения,

·        энергонезависимая память на 50 измерений,

·        выдача результатов на любой HP совместимый принтер.

·        корпус – в виде герметично закрывающегося кейса из ударопрочного полимера,

·        габариты 325 х 290 х 140 мм, вес - 7 кг.

•сбор и обработка данных измерений;

•выдача цифровой и графической информации на ЖКИ и принтер;

•работа в режиме линейки, угломера, мультиметра;

•управление работой выключателя в простых операциях и сложных циклах

•запуск измерений при появлении напряжения на катушке пускателя или катушке электромагнита отключения;

•звуковая и визуальная сигнализация при ошибках подключения канала пуска к выключателю и при неисправности канала пуска.

•Ход до размыкания полюса;

•Ход до замыкания полюса;

•Ход в контактах вжим, перелет; отскок;

•Полное время движения;

•Время отключения, включения полюса;

•Макс. время вибрации контактов;

•Неодновременность (по времени) размыкания/замыкания контактов;

•Длительность командного импульса;

•Время отработки команды приводом;

•Полный угол поворота вала;

•Угол поворота вала до замыкания/размыкания контактов;

•Максимальный ток электромагнитов включения и отключения;

•Минимальное напряжение коммутатора;

•Максимальная скорость;

•Скорость при размыкании и замыкании контактов;
