Электронный осциллограф - это универсальный измерительный прибор,

предназ­наченный для визуального наблюдения непрерывных и импульсных сигналов, а также для измерения их параметров.

Основная функция осциллографа заключается в воспроизведении в графическом виде различных электрических колебаний (осциллограмм). Чаще всего с помощью осциллограмм наблюдается зависимость напряжения от времени. И (t) в декартовой системе координат. Ось “X” является осью времени, а по оси “Y” откладывается напряжение сигнала.

С помощью осциллографа можно исследовать различные неэлектрические процессы, если использовать специальные преобразователи неэлектрических величин в пропорциональные им напряжение или ток. Осциллограф позволяет осуществить измерение различных параметров сигнала, например амплитуды, длительности, частоты, глубины модуляции, фазового сдвига.

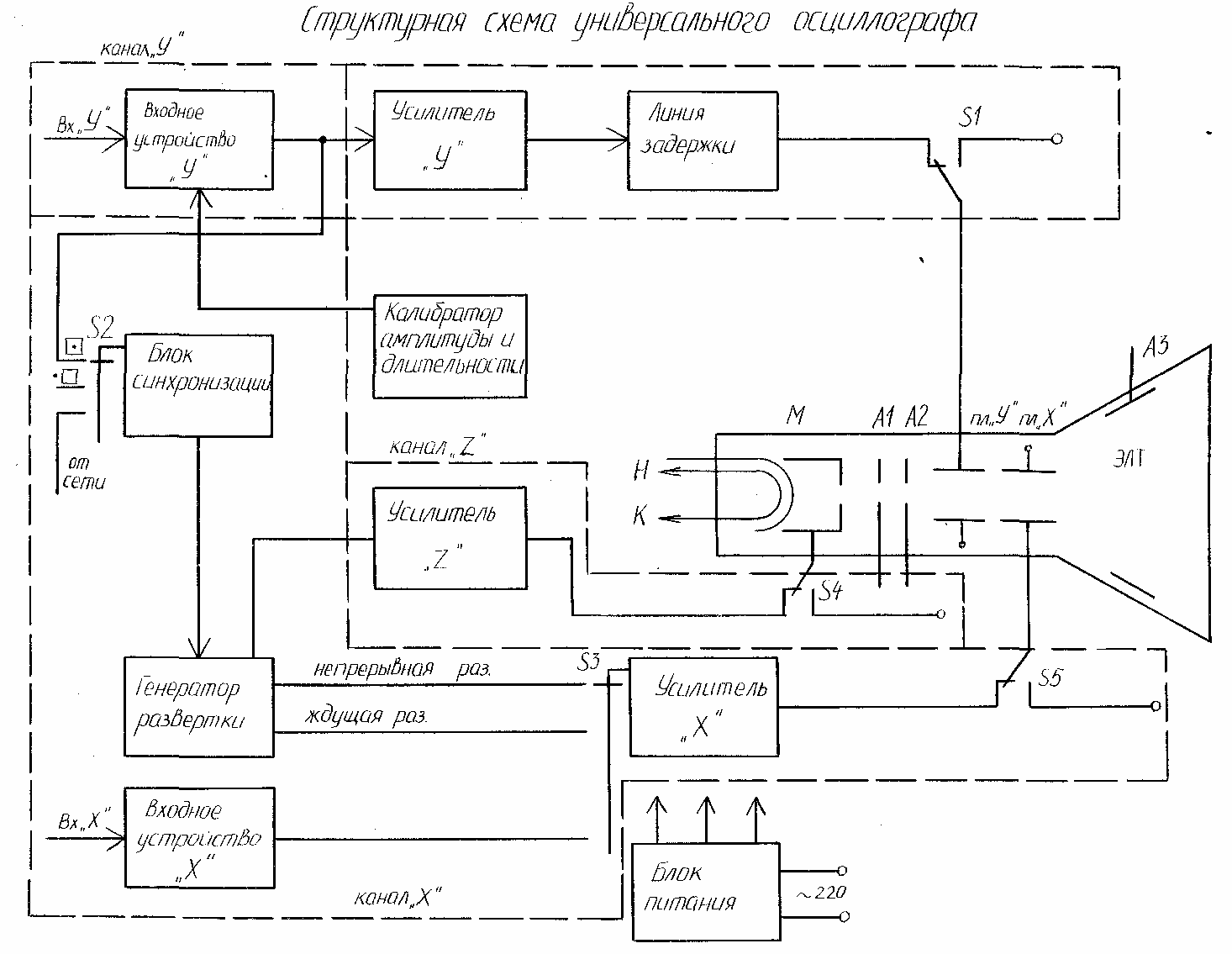

Осциллографы обозначаются буквой С, следующая за ней цифра характеризует тип прибора: С1 - означает, что осциллограф является универсальным, С7 - скоростной, С8 - запоминающий, С9 - специальный. Структурная схема универсального осциллографа имеет вид:

Электронно-лучевая трубка – состоит из источника электронов, нагретого катода, управляющего электрода модулятора, на который подаётся небольшой отрицательный потенциал относительно катода изменяя который можно изменять плотность электронов в луче, а значит и яркость изображения. Аноды предназначены для создания ускоряющего поля и фокусировки луча. (А1) – фокусирующий, а (А2) – ускоряющий. Отклоняющая система состоит из двух пар взаимноперпендикулярных пластин «X» и «Y» которые отклоняют луч в двух взаимноперпендикулярных направлениях. Всё это помещается в стеклянный баллон с высоким вакуумом. Внутренняя часть экрана электронной трубки покрыта люминофором – веществом способным светится при попадании на него электронов.

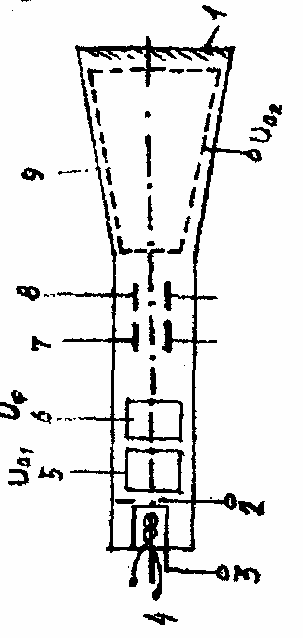

Электронно-лучевая трубка – это основной элемент электронного осциллографа. Она состоит из источников электронов, системы формирования узкого электронного пучка, системы его отклонения в направлении осей Х и У и люминесцирующего экрана 1. Источником электронов является

нагретый катод. Оксидный катод З с подогревателем 4, модулятором 2 и первым анодом 5 составляет катодный узел. Такая

триодная конструкция позволяет не только получить электронный, пучок, но и осуществить его предварительную фокусировку и модуляцию интенсивности. Катод представляет собой никелевый цилиндр, на дно которого нанесен слой активной массы, состоящей

из окиси бария, стронция и т. п. Внутри цилиндра расположен подогреватель—спираль, свернутая из вольфрамовой проволоки, покрытая изолирующим слоем. Ток, проходящий через подогреватель, накаляет его. Тепло передается никелевому цилиндру и разогревает активный слой, который выделяет атомарный слой металлического бария, являющегося источником свободных электронов. Максимальный ток эмиссии, который может отдать катод, зависит от его температуры, свойств активного слоя и площади. Обычно активная площадь катода составляет 2 . . .5 мм². Она обеспечивает ток эмиссии 5…10 мкА. Подогрев катода осуществляется с помощью переменного тока 0,1 ...1 А при напряжении 6,3 В.

Для управления интенсивностью электронного пучка рядом с катодом рас полагается модулятор 2, представляющий собой диск с малым отверстием. Модулятор ограничивает расходящийся электронный пучок. Регулируя разность потенциалов между катодом и модулятором, можно изменять количество электронов, проходящих через отверстие модулятора в единицу времени. При достаточно большом отрицательном (относительно катода) потенциале модулятора электронный пучок можно полност осциллограммы. аничения поперечного сечения электронного пучка, осуществляемого модулятором, еще не достаточно для формирования осциллограммы. Необходима дальнейшая фокусировка электронного пучка, которая осуществляется с помощью первого анода 5, высокий положительный потенциал которого ускоряет электроны, фокусирующего электрода 6, регулируемый потенциал которого позволяет создать такую конфигурацию поля, что электронный пучок сжимается в тонкий луч.

Сформированный электронный луч, двигаясь вдоль оси трубки, попадает в отклоняющее поле, создаваемое двумя парами отклоняющих пластин 7 и 8, и достигает люминесцирующего экрана 1. Простейшая конструкция отклоняющих пластин соответствует плоскому конденсатору, электрическое поле которого, создается при подаче соответствующего напряжения на выводы. Одна пара пластин служит для отклонения электронного луча в вертикальном направлении, а другая в горизонтальном. Векторы напряженности электрических полей должны быть взаимно перпендикулярны, что достигается соответствующим расположением отклоняющих пластин.
