Характериограф

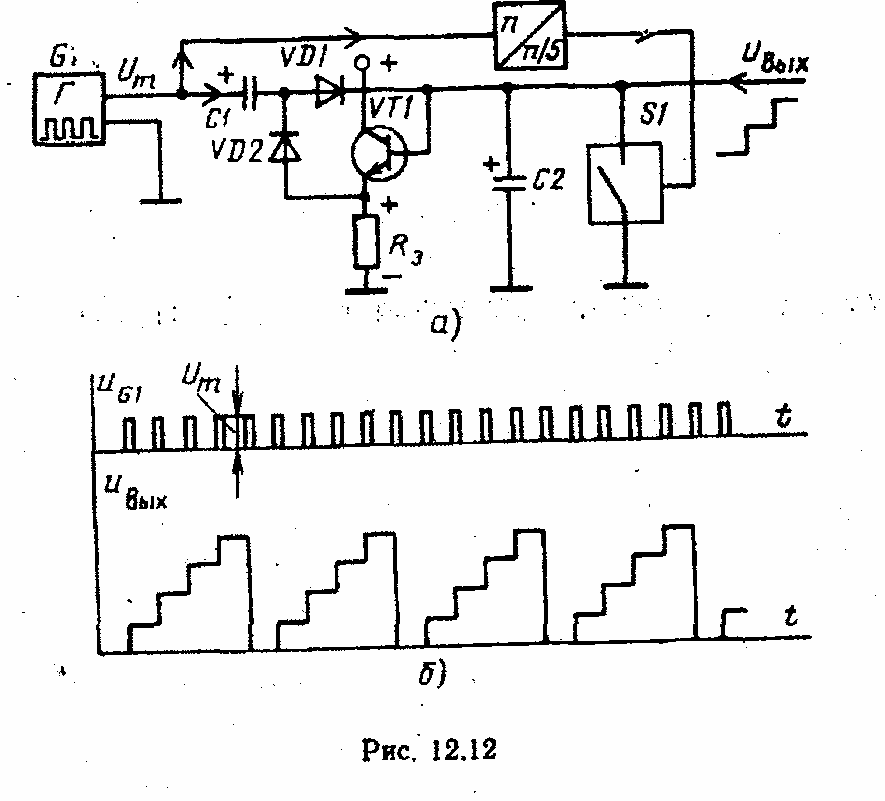

Рассмотренные устройства позволяли наблюдать одну характеристику исследуемого объекта, однако после некоторого их усложнения можно получать на экране семейство характеристик транзистора или электронной лампы. Такие устройства получили название характериографов. Их основным узлом является генератор, ступенчатого напряжения, упрощенная функциональная схема которого изображена на рис. 12.12. Он функционирует следующим образом. С приходом первого импульса от генератора тактовых импульсов G1 напряжение на выходе устройства
U1 = UmC2/(C1+C2)
где Um — амплитуда входного импульса.



 В промежутке между первым и вторым импульсами диод VD2 открыт и конденсатор С1 разряжается через него и генератор импульсов G1 до напряжения на резисторе Rэ, равного ΔU1 (так как это напряжение на выходе эмиттерного повторителя, равное Uвых. Диод VD1 в это время закрыт и напряжение Δu1 на конденсаторе С2 изменяется незначительно, если сопротивление нагрузки велико. Второй импульс на входе увеличивает напряжение на выходе еще на одну ступень:

Следовательно, все ступени напряжения будут одинаковы. После 5-го импульса на входе   появляется импульс делителя U1 (коэффициент деления может быть выбран любой), который включает ключ и замыкает накоротко конденсатор С2. Напряжение на нем падает до нуля (рис. 12.12,б). Затем цикл повторяется снова. Это ступенчатое напряжение подается на базу исследуемого транзистора вместо постоянного смещения (рис. 12.11), и на экране ЭЛТ возникает семейство выходных характеристик транзистора. Ступенчатое напряжение можно получить и электромеханическим способом, коммутируя с помощью шагового искателя напряжение с равномерно ступенчатого резисторного делителя. По аналогичной схеме строятся характериографы для снятия характеристик электронных ламп.
