Измерительные механизмы магнитоэлектрической системы используются в цепях постоянного тока. Расширение их возможностей достигается преобразованием переменного тока в постоянный , при этом удается использовать такие их достоинства как высокая точность измерения и высокая чувствительность. Для преобразования переменного тока в постоянный используют выпрямительные приборы, которые могут быть одна полупериодными и двухполупериодными.
Однополупериодная схема.
В однополупериодной схеме ток через измерительный механизм протекает в течении одного полупериода, что обусловлено соответствующим включением диода VD1. Диод VD2 обеспечивает защиту VD1, шунтируя его при отрицательной полуволне тока.
Сопротивление R1 выбирается равным сопротивлению измерительного механизма. В этом случае сопротивление прибора будет одинаковым для любого направления тока. Достоинства таких схем: простота, недостаток- низкая чувствительность.

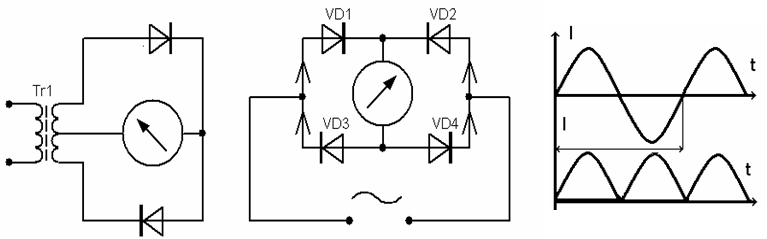

Двухполупериодные схемы выпрямления.
По сравнению с однополупериодными схемами выпрямления переменного тока, более широкое применение получили двухполупериодные схемы, которые могут быть трансформаторными и мостовыми.
Ток через измерительный механизма протекает в течении всего периода измеряемого тока, что увеличивает чувствительность прибора. Выпрямляющее действие диодов характеризуется коэффициентом выпрямления
Кв – зависит от частоты, температуры, значения преобразуемой величины. С повышение частоты, часть тока осветляется через внутреннею емкость диода и Кв уменьшается. Такое же влияние оказывает повышение температуры. Схемы выпрямителей нашли большое применение в комбинированных приборах, которые обычно выполняются многофункциональными и много предельными, такие приборы получили название тестеры (АВОметры).
Схема комбинированного прибора состоит из измерительного механизма магнитоэлектрической системы, одна или двух- полупериодного выпрямителя, шунтов и добавочных сопротивлений и коммутирующего устройства. Измеряют комбинированные приборы постоянные и переменные величины. Основным параметром комбинированных приборов является относительное входное сопротивление – это сопротивление прибора в режиме измерения напряжения на пределе
1 Вольт. Для определения входного сопротивления на других пределах необходимо входное сопротивление на предел 1 Вольт умножить на предел измерения.
Градуировка шкал приборов.
Шкалы измерительных приборов градуируются в среднеквадратических значениях тока или напряжения синусоидальной формы. Градуировка справедлива только для синусоидальной формы тока и напряжения.
На шкалах приборов проставляется характер градуировки. Исключения составляют импульсные вольтметры, шкалы которых градируются в амплитудных значениях . На шкале может быть Um, U максимум, U пиковое.
I=Iсв*1,11
При измерении величины не синусоидальной формы, стрелка измерительного механизма отклоняется на угол λ, для того что бы определить среднеквадратическое значение тока не синусоидальной формы необходимо λ разделить на 1,11 и умножить на коэффициент формы этого не синусоидального тока, который берется из справочника
|
