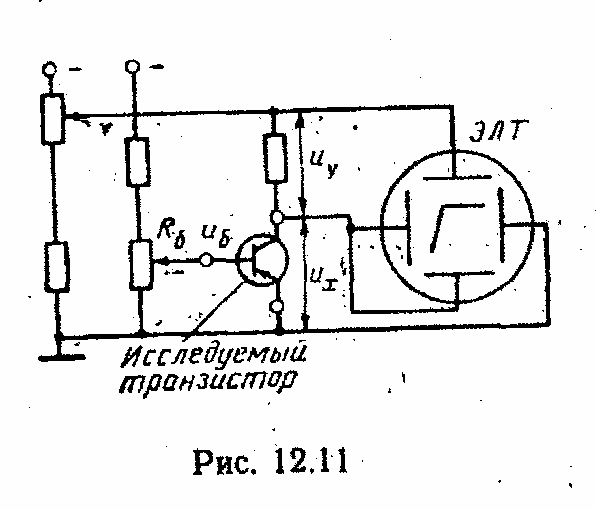

Получить на экране осциллографа выходные характеристики — зависимость

iк = f(uкэ) при фиксированном токе базы с помощью устройства, функциональная схема которого изображена на рис. 12.11. Отклонение луча по горизонтали осуществляется напряжением uкэ=uх, а по вертикали - напряжением uу, пропорциональным току коллектора iк исследуемого транзистора. Резистором Rб изменяется ток базы транзистора. Изменяя его, можно воспроизвести на экране несколько характеристик рассматриваемого семейства.
