Метод осциллограммы. Этот метод заключается в том, что при помощи двухлучевого или же обычного однолучевого осциллографа с применением электронного коммутатора получают на экране трубки осциллографа
осциллограммы исследуемых напряжений u1 и u2, желательно с одинаковой амплитудой (рис. 7-5). Очевидно, что, измерив по оси времени осциллограммы расстояние аb и ас, можно определить сдвиг фаз между исследуемыми напряжениями по формуле φ = ab/ac*360º (7-8)

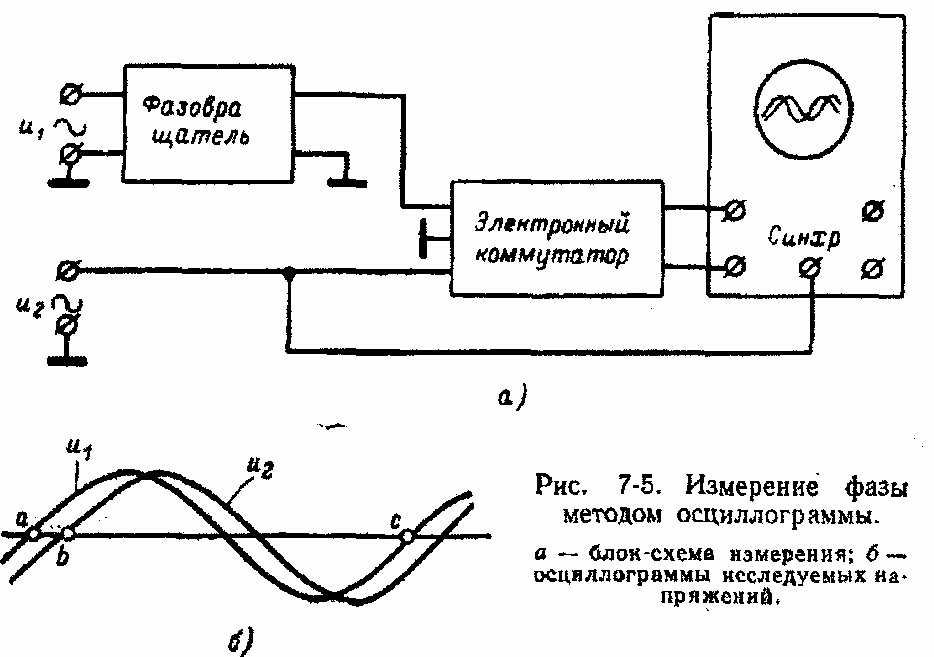

Блок-схема измерения угла сдвига фаз при использовании однолучевого осциллографа с электронным коммутатором показана на рис. 7-5.
Следует иметь в виду, что во избежание погрешности измерения за счет фазовых искажений коммутатора или двухлучевого осциллографа необходимо перед измерением угла сдвига фаз произвести установку «нуля», т. е. выравнивание фазовых сдвигов в усилителях того и другого канала коммутатора или двухлучевого осциллографа. Для этого на оба входа электронного коммутатора или же двухлучевого осциллографа подается одно и то же переменное напряжение, например U1, и при помощи вспомогательного фазовращателя, включенного в один из каналов и поворачивающего фазу напряжения на соответствующий угол, добиваются слияния двух осциллограмм на экране трубки. Затем в соответствии с приведенной на рис. 7-5,6 блок-схемой производят измерение угла сдвига фаз
Недостаток этого метода состоит в невысокой точности измерения Ф и в необходимости использования электронного коммутатора или двухлучевого осциллографа.
|
