В схеме измерителя для получения частотных меток предусмотрено маркерное устройство, которое содержит кварцевый генератор, смеситель, фильтр НЧ.
Кварцевый генератор вырабатывает частоты с интервалом 1 МГц. Колебания этой частоты поступают на смеситель, также на смеситель поступают колебания с ГКЧ, частота которого изменяется линейно. На смесителе mfгкч+nfкг. Среди составляющих этого спектра будут и частоты fгкч-fкг и fкг-fгкч.
ФНЧ пропускает только низкие частоты, которые появляются каждый раз через 1 МГц, когда частота кварцевого генератора приближается к частоте ГКЧ. Эти НЧ колебания через усилитель вертикального отклонения подают на пластину Y и всякий раз через 1 МГц вызывают дополнительное отклонение луча , которое видно на изображении в виде яркой метки или вертикального всплеска. Зная частоту нулевой метки можно определить частоту в любой точке АЧХ.

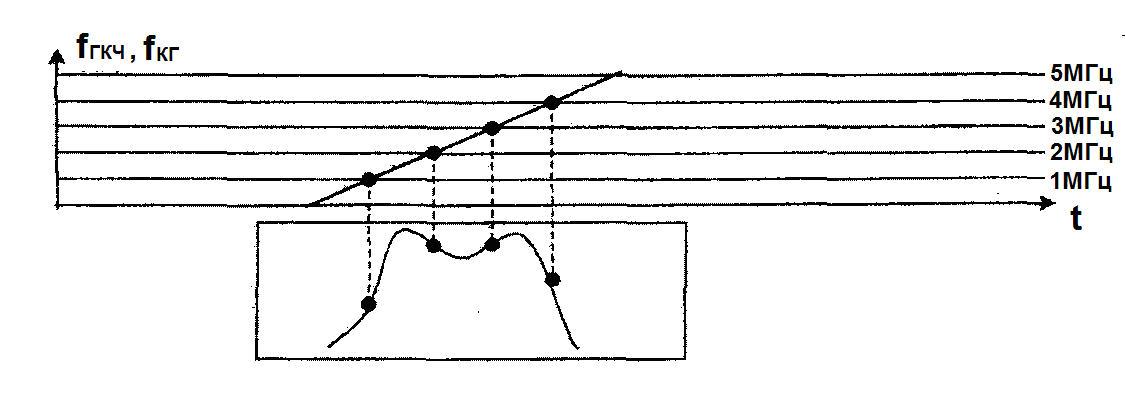

График работы маркерного устройства (КГ, смеситель, ФНЧ) имеет вид:
|
