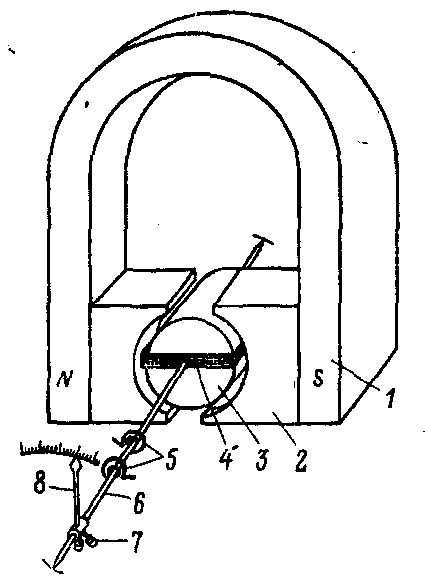

Прибор состоит из:
1- постоянный магнит
2- полюсные наконечники
3- неподвижный стальной сердечник
4- легкая алюминиевая рамка
5- пружины
6- полуоси
7- противовесы
8- указательная стрелка

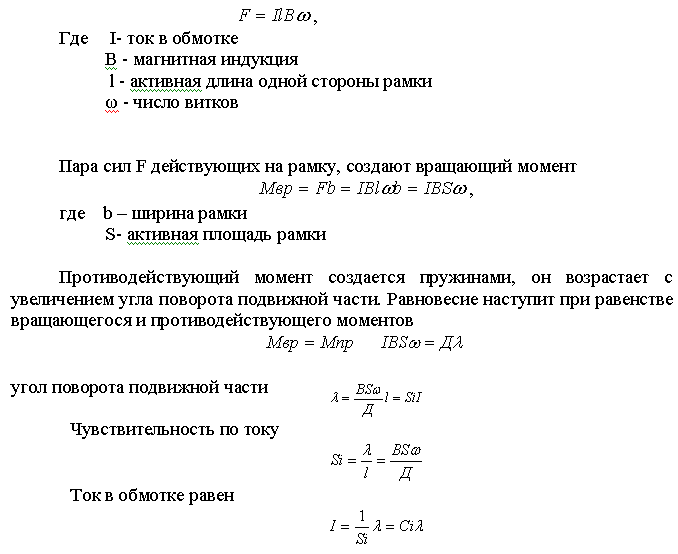

Принцип действия магнитоэлектрического измерительного механизма. При протекании тока по обмотке, находящейся в постоянном магнитном поле, на ее проводники действуют силы F, направленные по правилу левой руки, величина их
ПО углу поворота подвижной части можно определить напряжение. Если изменить направление тока в цепи, то изменяется направление вращающегося момента. Стрелка будет отклоняться в другую сторону. Поэтому на приборе указана полярность зажимов, которую необходимо соблюдать при подключении приборов в цепь с постоянным током. При включении прибора в цепь переменного тока направление вращающего момента, действующего на рамку, будет меняться с частотой изменения тока. Подвижная часть не успевает реагировать на изменения вращающего момента и практически не откланяется. Стрелка слегка вибрирует возле нуля. МЭС можно применять только в цепях постоянного тока.
К преимуществам МЭС относят то, что у них равномерная шкала, высокая чувствительность и малая мощность потерь.
Недостатки - чувствительность к перегрузкам, невозможность применения без специального преобразователя в цепях переменного тока.
|
