Измерение параметров полупроводников приборов
Основные параметры диодов и стабилитронов малой мощности следующие: прямое постоянное напряжение диода Uпр при заданном прямом постоянном токе; постоянный обратный ток Iобр при заданном обратном напряжении; напряжением стабилизации Uст (для стабилитронов при протекании заданного тока стабилизации); емкость диода и дифференциальное сопротивление. Туннельные диоды характеризуются еще пиковым током Iп, током впадины Iв, напряжениями пика и впадины Uп и Uв и напряжением раствора Uрр.
         Статические параметры полностью характеризуют вольтамперную характеристику диода, что вполне достаточно для проверки работоспособности элемента и расчета схем.

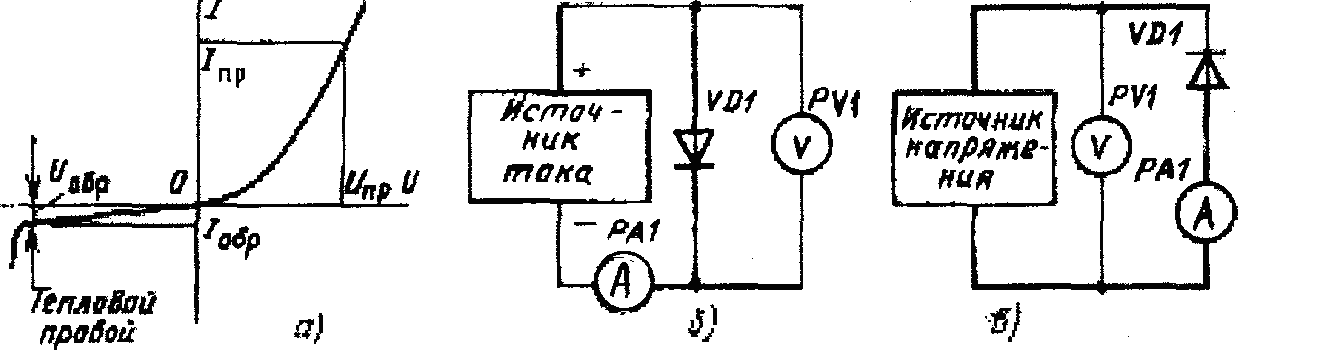

         При оценке параметров прямой ветви от источника постоянного рис.б с внутренним сопротивлением Rист задается определенная величина тока, не зависящая от изменения падения напряжения на испытуемом диоде. Дифференциальное сопротивление диода в различных точках его вольтамперной характеристики различно (рис. а).
         При измерении параметров обратной характеристики диодов (рис. в) необходимо, чтобы источник питания имел малое внутреннее сопротивление (источник напряжения), так как величина обратного тока невелика и незначительное ее изменение приводит к большому изменению (на большом Rобр диода).
В области пробоя сопротивление диода вновь резко уменьшается и необходимо регулировать ток. Эту область характеристики надо исследовать осторожно во избежание повреждения диода.
         Современные радиоизмерительные приборы позволяют снять вольтамперную характеристику достаточно точно. Напряжения измеряют высокоомным (107 Ом) цифровым вольтметром, а тока — цифровым миллиамперметром. При отсутствии цифрового миллиамперметра измерение тока можно осуществить косвенным образом, включив в цепь диода образцовый резистор, на котором измеряется падение напряжения.
