Интерфейс USB (Universal Serial Bus — универсальная последовательная шина) создан в начале 1996 г. Разработка этого стандарта была инициирована весьма авторитетными фирмами: Intel, IBM, DEC, NEC, Northen Telecom и Compaq. Основная цель данного стандарта — создание реальной- возможности пользователям работать в «горячем режиме» — режиме «Plug&Play» с различными периферийными устройствами, в частности с модемами, жесткими дисками и Flash-памятью. Это означает, что необходимо было предусмотреть возможность подключения устройства к работающему компьютеру, автоматическое распознавание и конфигурирование его благодаря поддержке режима «Plug&Play» немедленно после подключения и последующей установки соответствующих драйверов. Кроме этого, желательно питание маломощных устройств подавать с самой шипы.
Скорость интерфейса USB должна быть достаточной для подавляющего большинства периферийных устройств. Попутно была решена проблема нехватки ресурсов на внутренних шинах IBM PC совместимого компьютера — контроллер интерфейса USB занимает только одно прерывание независимо от количества подключенных к шине устройств.
Технические характеристики интерфейса USB. Возможности интерфейса USB следуют из его технических характеристик:
•высокая скорость обмена (full-speed signaling bit rate) — 12 Мбит/с;
•максимальная длина кабеля для высокой скорости обмена—5 м;
•
низкая скорость обмена (low-speed signaling bit rate) — 1,5 Мбит/с;
•максимальная длина кабеля для низкой скорости обмена — 3 м;
•число подключенных, дополнительных устройств — 127;
• возможно подключение периферийных устройств с различными скоростями обмена;
• отсутствие необходимости в установке пользователем персонального компьютера дополнительных элементов, таких, как терминаторы для SCSI;
• напряжение питания для периферийных устройств — 5 В;
• максимальный ток потребления на одно устройство — 500 мА (это не означает, что через USB можно запитать устройства с общим током потребления 127 х 0,5 А = 63,5 А).
Возможность использования в интерфейсе USB только двух скоростей обмена данными ограничивает применяемость этой шины, но существенно уменьшает количество линий интерфейса и упрощает аппаратную реализацию.

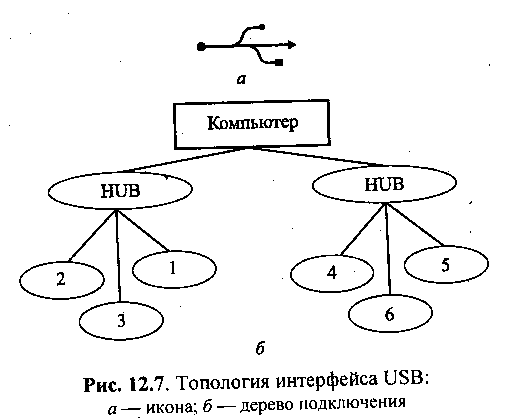

Топология интерфейса USB. На рис. 12.7, а представлено официальное обозначение интерфейса USB как в Windows 2000, XT, XP, так и на задних стенках компьютеров (далеко не всех), а также на всех разъемах USB. Эта иконка на самом деле правильно отображает идею топологии USB, которая практически не отличается от топологии локальной компьютерной сети на витой парс, обычно называемой «звездой». Даже терминология похожа — размножители шины также называются HUB (русск. хабами). Условно дерево подключения USB устройств к компьютеру можно изобразить, как показано на рис. 12.7, б (цифрами обозначены периферийные устройства с интерфейсом USB).
Вместо любого из устройств к компьютеру может также подключен HUB. Основное отличие топологии интерфейса USB от топологии обычной локальной сети — компьютер (или Host-устройство) должен быть только один.
На рис. 12.8 показан пример соединения периферийных устройств в условную USB-сеть. Поскольку обмен данными по шине USB идет только между компьютером и периферийным устройством (между устройствами обмена нет), то устройства с большими объемами приема и/или передачи данных должны подключаться либо к самому компьютеру, либо к ближайшему свободному узлу.
Не так давно появилась новая версия стандарта USB 2.0, которая обладает следующими преимуществами: во-первых. I'SB 2.0 унаследовал все достоинства USB 1.1, во-вторых, максимальная скорость обмена увеличилась в 40 раз и составила 60 Мбайт/с, наконец, сохранилась обратная совместимость с устройствами, отвечающими требованиям стандарта USB 1.1.
|
