Назначение ИИС определяют как целенаправленное оптимальное ведение измерительного процесса и обеспечение смежных систем высшего уровня достоверной информацией. Основные функции ИИС — получение измерительной информации от объекта исследования, ее обработка, передача, представление информации оператору или/и компьютеру, запоминание, отображение и формирование управляющих воздействий.
Основной функцией ИИС является преобразование входной информации в выходную. Это преобразование выполняется либо автоматически с помощью аппаратуры технического обеспечения, либо совместно — оперативным персоналом и аппаратурой технического обеспечения в сложных ИИС, ИВК и виртуальных приборах.
Применение современных цифровых средств коренным образом изменило принципы построения ИИС. Кроме того, методы обоснованного распределения и направления информационных потоков дают возможность уменьшить их избыточность. Это позволяет ставить задачу о возможно максимальном переносе обработки измерительной информации к месту ее формирования, т. е. перейти к конвейерной обработке измерительной информации в ИИС. В целом такая система состоит из таких частей: системы первичных преобразователей (датчиков), устройств сбора и первичной обработки информации, средств вторичной обработки информации, устройств управления и контроля, устройств связи с Другими системами, накопителей информации.
По организации алгоритма функционирования различают ИИС;
• с заранее заданным алгоритмом работы, правила функционирования которых не меняются, поэтому их можно использовать только для исследования объектов, работающих в постоянном режиме;
• программируемые, в которых изменяют алгоритм работы по заданной программе, составляемой в соответствии с условиями функционирования объекта исследования; »
• адаптивные, алгоритм работы которых, а часто и структура изменяются, приспосабливаясь к изменениям измеряемых величин и условий работы объекта;
• интеллектуальные, обладающие способностью к перенастройке в соответствии с изменяющимися условиями функционирования и способные выполнять все функции измерения и контроля в реальном масштабе времени.
Математическое, программное и информационное обеспечение входит в состав лишь ИИС с вычислительными комплексами.
Математическое обеспечение — математические- модели объекта исследования (измерения) и вычислительные алгоритмы.
В математическую модель объекта измерения входит «писание взаимодействия между переменными входа и выхода для установившегося и переходного состояний, т. е. модели статики и динамики, а также граничные условия и допустимое изменение переменных процесса,. Форма записи математической модели различна: алгебраические и трансцендентные уравнения, дифференциальные уравнения и уравнения в частных производных. Различают три метода получения математических моделей исследования ИИС: аналитический, экспериментальный и экспериментально-аналитический.
В последние годы при создания большинства ИС наиболее часто используют математическое моделирование, реализующее цепочку: объект — модель — вычислительный алгоритм — программа для компьютера —- расчет на компьютере — анализ результатов расчета —управление объектом исследования.
Алгоритм измерения может быть представлен программно, словесно, аналитически, графически или сочетанием этих методов. Последовательность действий при этом не произвольна, а реализует тот или иной метод решения задачи. Во всех случаях поставленная задача должна быть настолько точно сформулирована, чтобы не осталось места различным двусмысленностям.
Программное обеспечение ИИС включает в себя системное и общее прикладное программное обеспечение, в совокупности образующее математическое обеспечение, которое реализуется программной подсистемой. Системное программное обеспечение — это совокупность программного обеспечения компьютера, используемого в ИИС, и дополнительных программных средств, позволяющих работать в диалоговом режиме; управлять измерительными компонентами; обмениваться информацией внутри подсистем комплекса; автоматически проводить диагностику технического состояния.
По существу, программное обеспечение ИИС представляет совокупность подпрограмм, реализующих:
•типовые алгоритмы эффективного представления и обработки измерительной информации, планирования эксперимента и других измерительных процедур;
•архивирование данных измерений;
•
метрологические функции комплекса (аттестацию, поверку, определение нормируемых метрологических характеристик и т. п.).
Информационное обеспечение определяет способы и конкретные формы информационного отображения состояния объекта исследования в виде документов, диаграмм, графиков, сигналов для их представления обслуживающему персоналу и компьютеру для дальнейшего использования в управлении.

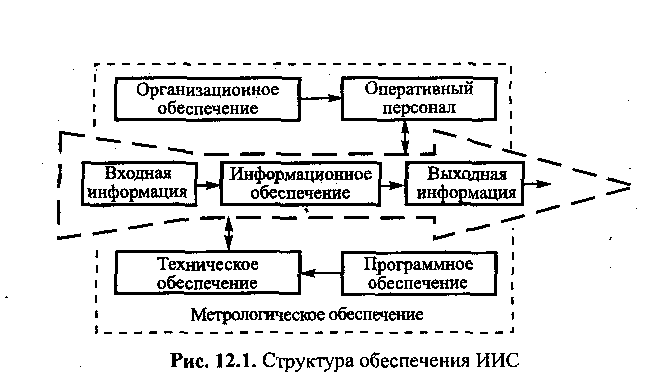

Всю измерительную систему в целом охватывает метрологическое обеспечение (рис. 12.1).
В структуру технической подсистемы ИИС входят:
•блок первичных измерительных преобразователей;
•средства вычислений электрических величин;
•совокупность цифровых устройств и компьютерной техники;
•блок вторичных измерительных преобразователей;
•меры текущего времени и интервалов времени;
устройства ввода-вывода аналоговых и цифровых сигналов с нормированными метрологическими характеристиками;
•совокупность элементов сравнения, мер и элементов описания;
•блок преобразователей, цифровых табло, дисплеев, памяти и пр.;
•различные накопители информации.
Кроме указанных элементов в подсистемы ИИС может входить ряд устройств согласования со штатными системами исследуемого объекта, телеметрией и пр.
Важное значение для эксплуатации ИИС имеет эргономическое, эффективное и наглядное построение форм дисплея и управляющих элементов, называемых интерфейсом пользователя, обеспечивающего взаимодействие оператора с персональным компьютером. В общем же случае интерфейсом называют устройство сопряжения персонального компьютера со средствами измерений или любыми другими внешними техническими системами. Эффективность работы рассматриваемого интерфейса заключается в быстром, насколько это возможно, развитии у пользователя простой концептуальной модели взаимодействия с ИИС. Другими важными характеристиками интерфейса пользователя являются его наглядность, дизайн и конкретность, что обеспечивают с помощью последовательно раскрываемых окон, раскрывающихся вложенных меню и командных строк с указанием функциональных «горячих» клавиш. *
В короткой истории развития ИИС можно отметить ряд поколений.
Первое поколение характеризуется формированием концепции ИИС и системной организацией совместной работы средств получения, обработки и передачи количественной информации. Это были в основном системы централизованного циклического получения измерительной информации с элементами вычислительной техники. Данный период (конец 50-х — начало 60-х годов прошлого столетия) называют периодом детерминизма, поскольку для исследований в ИИС использовался аппарат аналитической математики.
Второе поколение развития ИИС связано с использованием адресного сбора информации и ее обработки с помощью встроенных компьютеров. Элементную базу ИИС представляют микроэлектронные схемы малой и средней степени интеграции. Этот период (70-е голы прошлого столетия) характерен решением целого ряда вопросов теории систем в рамках теории случайных процессов и математической статистики, поэтому его принято называть периодом стохастичности.
Третье поколение характерно широким введением в информационно-измерительные системы БИС, микропроцессоров, микроэвм и промышленных функциональных блоков, совместимых между собой по информационным, метрологическим, конструктивным, энергетическим и эксплуатационным характеристикам, а также созданием распределенных и адаптивных ИИС.
Четвертое поколение отличает появление гибких перестраиваемых программируемых ИИС, что связано с развитием вычислительной техники. Гибкие ИИС отличаются прежде всего свободой пользователя в определении функционального назначения системы. Создает и программирует гибкую систему не производитель ее компонентов, а пользователь, в соответствии со своими задачами. В элементной базе гибких ИИС резко возрастает доля микросхем большой и сверхбольшой степени интеграции.
Пятое поколение бурно развивается в настоящее время, что обусловлено появлением адаптивных, интеллектуальных и виртуальных ИИС, построенных, на базе персональных компьютеров и современного математического и программного обеспечения.
|
