Параметр h21э является одним из наиболее важных. Его можно измерять на постоянном и импульсном токе .
По определению h21=Iк-Iкбо/Iб-Iкбо, но поскольку всегда Iкбо <<Iк, то практически h21э=Iк/Iб+ Iкбо. Если ток базы Iб>> Iкбо , то можно считать h21э= Iк/Iб.

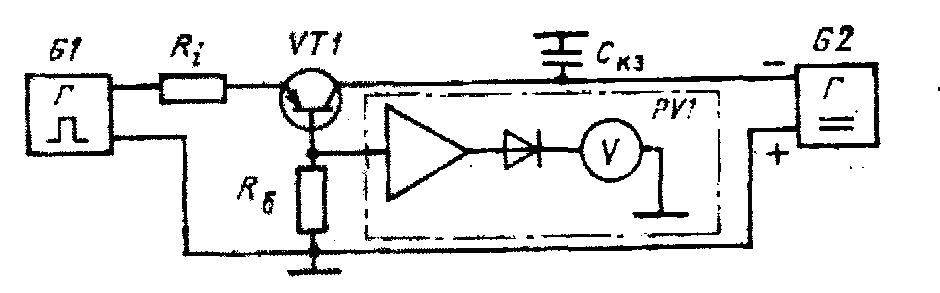

В рассматриваемой схеме от генератора импульсного тока GI задается ток эмиттера Iэ=Iк+Iб, а импульсным вольтметром РVI измеряется падение напряжения, создаваемое базовым током на резисторе Rб. Оно пропорционально току Iб:
Iб= Iэ/( h21э + 1), причем Iэ = const.
Шкала прибора обратно пропорциональна величине h21э, что является недостатком метода. Достоинство же заключается в том, что отсутствует влияние обратных токов и не требуется перестройка режима при смене транзистора.
|
