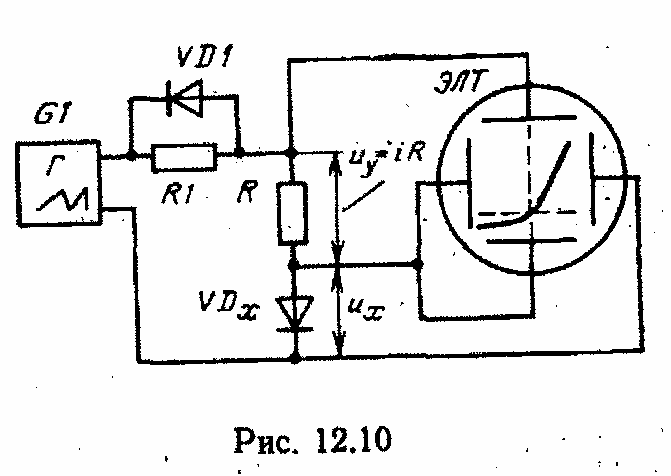

Функциональная схема установки показана на рис. 12.10. пилообразное (треугольное) напряжение генератора G1 подается через цепь R1, VD1 на цепь RVD (VDх — исследуемый диод). Напряжение с диода поступает на Х пластины осциллографа, а напряжение резистора с R - на F-пластины. Каждому мгновенному значению напряжению приложенному к цепи диода VDX, соответствует определенное значение их и uу, причем uх — это напряжение на диоде, а uу — величина, пропорциональная току через диод VDX. Значения uх и uу определяют координаты светящейся точки на экране ЭЛТ. Таким образом, на экране получается кривая характеристики i=f(u) - вольтамперная характеристика диода.
