АЧХ представляет собой зависимость выходного напряжения от частоты при обязательном условии – постоянстве входного напряжения. АЧХ дает полное представление о полосе пропускания, неравномерности коэффициента передачи и других свойствах исследуемого четырехполюсника. Приборы применяемые для исследования АЧХ называются характериографами, измерителями АЧХ (Х1, Х1-53)Схема измерителя АЧХ содержит генератор качающейся частоты и осциллографический индикатор. ГКЧ – это источник гармонических сигналов , характерной особенностью которых является автоматическое изменение частоты (качание) от fmin до fmax.

         Разность между max и min значением частоты называется полосой качания ГКЧ.

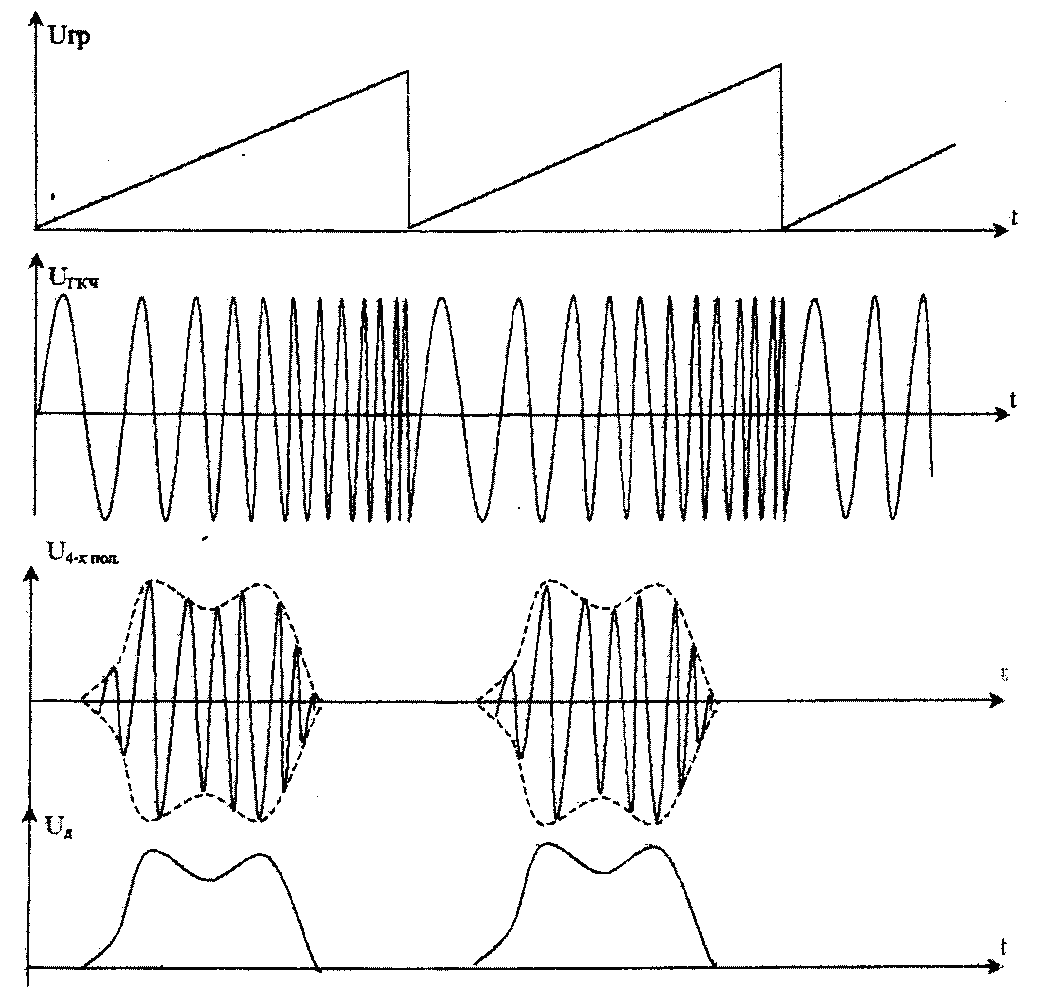

         Генератор развертки одновременно запускает генератор качающейся частоты и осуществляет горизонтальную развертку. Сигнал ГКЧ постоянной амплитуды с изменяющейся частотой поступает на вход   исследуемого четырехполюсника. Т.к. коэффициент передачи 4-хполюсника на различных частотах может быть различный, то и сигнал с выхода 4-хполюсника различен по амплитуде (на разных частотах). Амплитудный детектор, обеспечивает получение напряжения пропорционального изменению амплитуды выходного напряжения четырехполюсника за период изменения частоты ГКЧ. Луч по горизонтали отклоняется линейно, т.е. пропорционально изменению частоты ГКЧ , а по вертикали  - в соответствии с коэффициентом передачи четырехполюсника на этой частоте. Таким образом, луч на экране вычерчивает кривую соответствующую АЧХ исследуемого четырехполюсника.
