Установка предназначена для контроля основных эксплуатационных параметров дыхательных аппаратов со сжатым воздухом:
отечественных: АП-98-7К, АП-2000, АИР-317Р, АИР-98МИ, АИР-300СВ, ПТС+90Б "Базис" и АСВ-2;
Установка может эксплуатироваться в макроклиматическом районе с умеренным климатом при температуре окружающей среды от +5 до +50°С с относительной влажностью от 30 до 80%.
Установка, обеспечивает контроль следующих параметров дыхательных аппаратов в соответствии с типовыми методиками проверок:
1.По аппарату с избыточным давлением:
- герметичности воздуховодной системы дыхательного аппарата;
- избыточного давления в подмасочном пространстве лицевой части (без расхода);
- давления на выходе редуктора (без расхода);
- герметичности клапана редуктора;
- давления открытия предохранительного клапана редуктора аппаратов АИР-98МИ и АИР-300СВ.
2.По аппарату без избыточного давления:
- герметичности легочного автомата при избыточном и вакууммет-рическом давлении;
- давления открытия клапана легочного автомата;
- давления на выходе редуктора (без расхода);
- герметичности клапана редуктора;
- давления открытия предохранительного клапана редуктора аппаратов АИР-317Р и АСВ-2.
3.По спасательному устройству:
- герметичности воздуховодной системы дыхательного аппарата со спасательным устройством без избыточного давления;
- герметичности шлем-маски и легочного автомата спасательного устройства без избыточного давления при вакуумметрическом давлении;
- давления открытия клапана легочного автомата спасательного устройства без избыточного давления.
Основные тактико-технические характеристики
|
Наименование основных параметров установки КУ-9В
|
Значение
|
|
1. Диапазон измерения избыточного и вакуумметрического давления, Па
|
от 0 до1000
|
|
2. Верхний предел измерения редуцированного давления, МПа, не менее
|
1,5
|
|
3. Габаритные размеры установки, мм не более Габаритные размеры установки в сумке, мм не более
|
300x250x200 210x270x300
|
|
4. Масса установки не превышает, кг
|
4,5
|
|
5. Масса установки в комплектации с муляжом, размещенной в сумке (укладке), кг не более
|
10
|
|
6. Масса муляжа головы человека, кг не более
|
3,0
|
|
7. Срок службы системы, не менее, лет
|
10
|
Установка состоит:

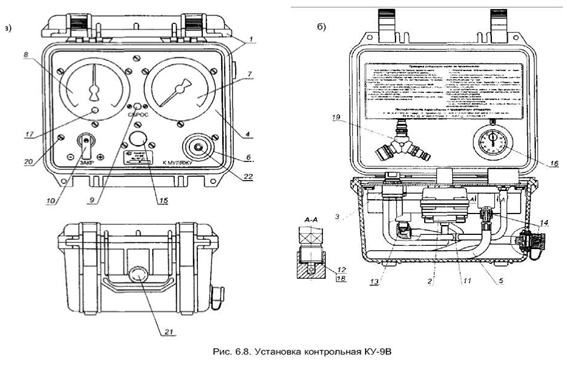

Корпус с крышкой 1, в котором на панели 4 смонтированы следующие основные части: насос 2, распределитель 3, клапан сброса 9, шланг 5, резьбовое гнездо 6, ниппель 22, манометр 7 с верхним пределом измерения 2,5 МПа (25 кгс/см2), мановакуумметр 8 с верхним пределом измерения ±1000 Па (±100 мм вод. ст.). на передней стенке корпуса установлен атмосферный клапан 21. На крышке установлены держатель 19 и секундомер 16. панель 4 закреплена в корпусе винтами 20.
Управление установкой осуществляется распределителем и клапаном сброса.
Распределитель имеет три фиксированных положения:
1. В положении "+" обеспечивается создание насосом в воздуховодных системах установки, муляжа и проверяемого аппарата избыточного давления, а также сброс вакуумметрического давления.
В положении "—" обеспечивается создание насосом в воздуховодных системах установки, муляжа и проверяемого аппарата вакуумметрического давления, а также сброс избыточного давления.В положении "ЗАКР" обеспечивается герметизация воздуховодных систем установки, муляжа и проверяемого аппарата.
Контроль избыточного и вакуумметрического давлений осуществляется по мановакуумметру.
Контроль редуцированного давления осуществляется по манометру.
|
