Система предназначена для стационарного использования на контрольных постах и базах ГДЗС, а также для работы на месте пожара.
Система позволяет проводить следующие виды проверок:
- герметичности дыхательного аппарата с лицевой частью;
- вакуумметрического давления открытия легочных автоматов без избыточного давления спасательного устройства;
- редуцированного давления дыхательных аппаратов;
- избыточного давления воздуха в подмасочном пространстве лицевой части при нулевом расходе воздуха;
- герметичности воздуховодной системы спасательного устройства без избыточного давления под лицевой частью;
- собственной герметичности системы при избыточном и вакуумметрическом давлении воздуха;
- собственной герметичности системы с муляжом головы или проверочным диском.
Наименование основных параметров системы СКАД-1
|
№ п/п
|
|
Значение
|
|
1.
|
Диапазон измерения низкого давления, Па
|
±1000
|
|
2.
|
Верхний предел измерения редуцированного давления,МПа
|
Не менее 1,5
|
|
3.
|
Диапазон измерения времени, с
|
0…3600
|
|
4.
|
Полезный объем насоса, дм3 не менее
|
0,5
|
|
5.
|
Габаритные размеры, мм
|
не более 420x260x220
|
|
6.
|
Масса системы с комплектом переходников, кг
|
|
|
7.
|
Масса муляжа головы человека СКАД.50.000, кг
|
Не более 1,8
|
|
8
|
Масса проверочного диска ДИП.88.00.000, кг
|
Не более 4,0
|
|
9.
|
Срок службы системы, не менее, лет
|
Не более 10
|

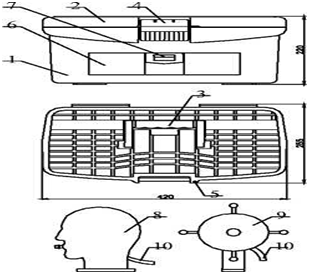

Рис. Внешний вид системы
Система состоит:
1) Контрольно-измерительный блок
2) пластиковом корпусе 1.
3) крышка 2.
4) ручка для переноса 3.
5) замок крышки 4.
6) проушина для транспортной пломбы 5.
7) отсек для переходников 6.
8) кнопка-фиксатор 7.
9) муляж головы человека 8.
10) проверочный диск 9 с трубкой 10.

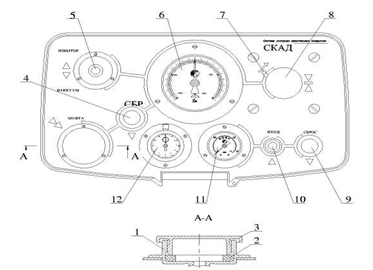

На панели размещены: присоединительная муфта 1 (резьба М45хЗ) с уплотнительным кольцом 2 и заглушкой 3, кнопка сброса избыточного или вакуумметрического давления 4, рычаг переключения "избыток-вакуум" 5, мано-вакуумметр 6, фиксатор рукоятки насоса 7, рукоятка насоса 8, кнопка сброса редуциро-ванного давления 9, быстроразъемное соединение (БРС) 10, манометр редуцированного давления 11, секундомер 12.
Контрольно-измерительный блок системы состоит из двух автономных блоков:
- блока низкого давления;
-блока редуцированного давления.
Рис. Панель управления контрольно-измерительного блока
|
