При работе в них выдыхаемый воздух очищается от углекислого газа в специальном патроне, заполненном химическим поглотителем, а вдыхаемый обогащается кислородом, поступающем из баллона.

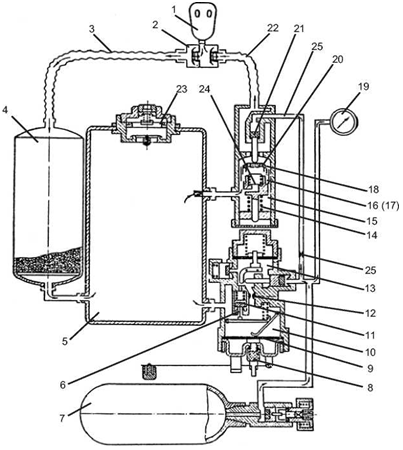

Дыхание в аппаратах осуществляется по следующей схеме:
При выдохе дыхательная смесь проходит через клапан выдоха, шланг выдоха и попадает в регенеративный патрон. В патроне происходит химическая реакция Са(ОН)2 + СО2 ®СаСО3 +Н2О+Qс выделением влаги и тепла.
Очищенная дыхательная смесь поступает в дыхательный мешок. Одновременно в дыхательный мешок поступает кислород постоянной подачи (1,4 ± 0,2 л/мин.) из редуктора кислородоподающего механизма. Обогащенная смесь при вдохе поступает в корпус звукового сигнала.
При нормальном давлении в баллоне кислород по трубке поступает в камеру высокого давления звукового сигнала. Давление кислорода через манжету и шток передается на основной клапан сигнала, пружина клапана сжимается и клапан, отойдя от седла, свободно пропускает воздушную смесь на вдох. При падении давления в баллоне до 35 ¸ 20 атм. пружина не отжимается от седла, клапан закрыт. Воздушная смесь вынуждена проходить мимо звукового сигнала, они вибрируют и издают характерный звук.
Одновременно открывается дополнительный клапан сигнал, что обеспечивает минимальное сопротивление на вдох при работающем сигнале.
При увеличении тяжести работы (увеличении потребления О2 в дыхательном мешке рано или поздно создается разряжение (20 ¸ 30 мм в.ст.). Это разряжение передается во внутреннюю полость легочного автомата. Мембрана автомата под давлением атмосферного давления перемещается и воздействует на систему рычагов. Рычаги приоткрывают клапан легочного автомата. Происходит автоматическая подача (40л/мин.) до момента выравнивания давления.
Для принудительного открытия клапана в особых случаях (срочно промыть дыхательный мешок при ухудшении самочувствия, при неисправности) предусмотрен байпас (кнопка аварийной подачи).
При переполнении дыхательного мешка и возникновении в нем избыточного давления срабатывает избыточный клапан и выпускает избыток в атмосферу.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
№
п/п
|
Наименование параметра
|
Значения параметров противогазов
|
|
КИП-8
|
Р-12М
|
Р-30
|
РВЛ-1
|
Урал-10
|
Урал-7
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1.
|
Время защитного действия при работе средней тяжести, мин, не менее
|
100
|
240
|
240
|
120
|
240
|
240
|
|
2.
|
Запас кислорода в баллоне при давлении 20 МПа (200 кгс/см2), л
|
200
|
400
|
400
|
200
|
400
|
400
|
|
3.
|
Подача кислорода в систему противогаза, л/мин: постоянная;
¨ легочно-втоматическая;
¨ аварийная (байпасом), не менее
|
1.4+0.2
60-150
40
|
1.4+0.1
60-150
60
|
1.4+0.1
60-150
60
|
1.4+0.1
60-150
60
|
1.4+0.1
60-150
60
|
1.4+0.1
60-150
60
|
|
4.
|
Вакуумметрическое давление, при котором открывается легочный автомат, Па (мм вод.ст.)
|
200-300
(20-35)
|
100-200
(10-20)
|
100-300
(10-30)
|
100-200
(10-20)
|
100-200
(10-20)
|
100-200
(10-20)
|
|
5.
|
Давление избыточное, при котором открывается избыточный клапан дыхательного мешка, Па(мм вод.ст.)
|
150-300
(15-30)
|
100-200
(10-20)
|
100-300
(10-30)
|
100-200
(10-20)
|
100-200
(10-20)
|
100-200
(10-20)
|
|
6.
|
Размеры габаритные, мм
|
450х 345х 160
|
460х 410х 185
|
450х 375х 165
|
380х
335х 140
|
465х390х170
|
465х390х170
|
|
7.
|
Масса (в снаряженном виде), кг
|
10.0
|
14.0
|
11.8
|
8.4
|
12.8
|
14.0
|
Примечание. Фактическое время защитного действия противогазов по углекислому газу при отрицательной температуре окружающей среды составляет:
а) для противогаза КИП-8:
¨ при температуре окружающей среды минус 200С - 70 мин;
¨ при температуре окружающей среды минус 400С - 40 мин.
б) для респиратора Урал-10:
¨ при температуре окружающей среды минус 200С - 200 мин;
¨ при температуре окружающей среды минус 400С - 100 мин.
|
